PLC

MOVI-PLC® basic DHP11B
	MOVIDRIVE® B, MOVITRAC® B, MOVIAXIS® kompatibilitás tulajdonságok: T0, T1, T2 technológiai funkciók egyszerűbb mozgásvezérlésekhez (pozicionálás, bütyköstengely funkció,stb.) mozgásvezérlés 12 tengelyig SBus-on keresztül MOVI-PLC® IO System kompatibilitás programozás, diagnosztika SBus-on keresztül technológiai funkciók: T0: fordulatszám- és pozíciószabályozás T1: előbbi, továbbá bütyköstengely funkció T2: előbbi, továbbá többtengelyes mozgatási funkciók műszaki paraméterek: PROFIBUS slave DP-V1 2 CAN, 1 RS-485 csatlakozó 7 státusz LED (PLC, PROFIBUS és CAN) 8 digitális I/O 512kB program- és 128kB adatmemória 16kB retentív memória, 8kB a rendszerváltozóknak max. 4000 utasítás sor / msec egy szabadonfutó és egy ciklikus taszk (1, 5, 10, 100ms) 4000 bitutasítás / ms opcionálisan második RS-485 csatlakozó

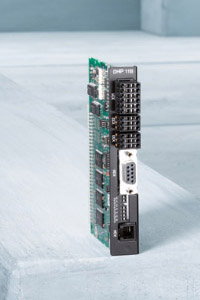

MOVI-PLC® basic DHP11B

MOVIDRIVE® B, MOVITRAC® B, MOVIAXIS® kompatibilitás
tulajdonságok:

T0, T1, T2 technológiai funkciók
egyszerűbb mozgásvezérlésekhez (pozicionálás, bütyköstengely funkció,stb.)
mozgásvezérlés 12 tengelyig SBus-on keresztül
MOVI-PLC® IO System kompatibilitás
programozás, diagnosztika SBus-on keresztül

technológiai funkciók:

T0: fordulatszám- és pozíciószabályozás
T1: előbbi, továbbá bütyköstengely funkció
T2: előbbi, továbbá többtengelyes mozgatási funkciók

műszaki paraméterek:

PROFIBUS slave DP-V1
2 CAN, 1 RS-485 csatlakozó
7 státusz LED (PLC, PROFIBUS és CAN)
8 digitális I/O
512kB program- és 128kB adatmemória
16kB retentív memória, 8kB a rendszerváltozóknak
max. 4000 utasítás sor / msec
egy szabadonfutó és egy ciklikus taszk (1, 5, 10, 100ms)
4000 bitutasítás / ms
opcionálisan második RS-485 csatlakozó

oldal tetejére

MOVI-PLC® standard DHx21B
	DHE21B - ETHERNET DHF21B - PROFIBUS és DeviceNet slave DHR21B - PROFINET/ETHERNET IP/Modbus TCP/IP-Slave MOVIDRIVE® B, MOVITRAC® B, MOVIAXIS® kompatibilitás tulajdonságok: a végrehajtási idő többtengelyes mozgásvezérlés esetén < 10ms mozgásvezérlés 16 tengelyig SBus-on keresztül MOVI-PLC® IO System kompatibilitás programozás, diagnosztika USB-n és ETHERNET-en keresztül technológiai funkciók: T0..T10 műszaki paraméterek: 1 ETHERNET (10/100 BaseT) programozáshoz, vagy TCP/IP kapcsolatra 2 CAN, 2 RS-485 csatlakozó USB csatlakozó 8 digitális I/O 1MB program- és 4MB adatmemória 32kB retentív memória, 8kB a rendszerváltozóknak egy szabadonfutó és egy ciklikus taszk (1..10000ms) 4000 utasítás / ms PC kompatibilis memóriakártya a rendszer- és a felhasználói program számára

MOVI-PLC® standard DHx21B

DHE21B - ETHERNET
DHF21B - PROFIBUS és DeviceNet slave
DHR21B - PROFINET/ETHERNET IP/Modbus TCP/IP-Slave
MOVIDRIVE® B, MOVITRAC® B, MOVIAXIS® kompatibilitás
tulajdonságok:

a végrehajtási idő többtengelyes mozgásvezérlés esetén < 10ms
mozgásvezérlés 16 tengelyig SBus-on keresztül
MOVI-PLC® IO System kompatibilitás
programozás, diagnosztika USB-n és ETHERNET-en keresztül
technológiai funkciók: T0..T10

műszaki paraméterek:

1 ETHERNET (10/100 BaseT) programozáshoz, vagy TCP/IP kapcsolatra
2 CAN, 2 RS-485 csatlakozó
USB csatlakozó
8 digitális I/O
1MB program- és 4MB adatmemória
32kB retentív memória, 8kB a rendszerváltozóknak
egy szabadonfutó és egy ciklikus taszk (1..10000ms)
4000 utasítás / ms
PC kompatibilis memóriakártya a rendszer- és a felhasználói program számára

oldal tetejére

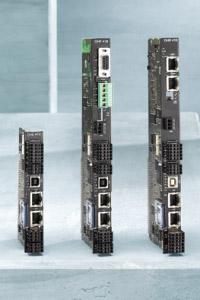

MOVI-PLC® advanced DHx41B
	DHE41B - ETHERNET DHF41B - PROFIBUS és DeviceNet slave DHR41B - PROFINET/ETHERNET IP/Modbus TCP/IP-Slave MOVIDRIVE® B, MOVITRAC® B, MOVIAXIS® kompatibilitás tulajdonságok: a nagy számítási teljesítménynek köszönhetően rendkívül alacsony reakcióidő többtengelyes mozgásvezérlés esetén is a szabadon definiálható karrendszer és a koordinátarendszer transzformációs funkcióknak köszönhetően kiválóan alkalmas egyedi felépítésű robotok irányítására mozgásvezérlés 64 tengelyig SBus-on vagy SBus^PLUS-on keresztül MOVI-PLC® IO System kompatibilitás programozás, diagnosztika USB-n vagy ETHERNET-en keresztül MOVI-PLC® IO System kompatibilitás technológiai funkciók: T0..T10 műszaki paraméterek: 1 ETHERNET (10/100 BaseT) programozáshoz, vagy TCP/IP kapcsolatra 1 ETHERNET, mint SBus^PLUS (ETHERCAT) master 2 CAN, 2 RS-485 csatlakozó USB csatlakozó 8 digitális I/O 32kB retentív memória, 24kB a rendszerváltozóknak max. 4000 utasítás sor / msec PC kompatibilis memóriakártya a rendszer- és a felhasználói program számára ETHERNET és EtherCAT alapú rendszer busz 2 CAN, 2 RS-485, USB csatlakozó PROFIBUS slave DP-V1 (DHP41B) státusz LED-ek 8MB program- és 4MB adatmemória egy szabadonfutó és egy ciklikus taszk (1..10000ms) 4000 utasítás / ms PC kompatibilis SD kártya bővíthetőség

MOVI-PLC® advanced DHx41B

DHE41B - ETHERNET
DHF41B - PROFIBUS és DeviceNet slave
DHR41B - PROFINET/ETHERNET IP/Modbus TCP/IP-Slave
MOVIDRIVE® B, MOVITRAC® B, MOVIAXIS® kompatibilitás
tulajdonságok:

a nagy számítási teljesítménynek köszönhetően rendkívül alacsony reakcióidő többtengelyes mozgásvezérlés esetén is
a szabadon definiálható karrendszer és a koordinátarendszer transzformációs funkcióknak köszönhetően kiválóan alkalmas egyedi felépítésű robotok irányítására
mozgásvezérlés 64 tengelyig SBus-on vagy SBus^PLUS-on keresztül
MOVI-PLC® IO System kompatibilitás
programozás, diagnosztika USB-n vagy ETHERNET-en keresztül
MOVI-PLC® IO System kompatibilitás
technológiai funkciók: T0..T10

műszaki paraméterek:

1 ETHERNET (10/100 BaseT) programozáshoz, vagy TCP/IP kapcsolatra
1 ETHERNET, mint SBus^PLUS (ETHERCAT) master
2 CAN, 2 RS-485 csatlakozó
USB csatlakozó
8 digitális I/O
32kB retentív memória, 24kB a rendszerváltozóknak
max. 4000 utasítás sor / msec
PC kompatibilis memóriakártya a rendszer- és a felhasználói program számára

ETHERNET és EtherCAT alapú rendszer busz
2 CAN, 2 RS-485, USB csatlakozó
PROFIBUS slave DP-V1 (DHP41B)
státusz LED-ek
8MB program- és 4MB adatmemória
egy szabadonfutó és egy ciklikus taszk (1..10000ms)
4000 utasítás / ms
PC kompatibilis SD kártya bővíthetőség

oldal tetejére

OST11B
	kiegészítő kártya MOVI-PLC basic-hez RS-485 csatlakozó

oldal tetejére

DHx/UOH..
	mindegyik MOVI-PLC® elérhető kompakt kivitelben is: DHP11B, DHE21B, DHE41B - UOH11B DHF21B, DHR21B, DHF41B, DHR41B - UOH21B

oldal tetejére

OMH41B-T..
	memóriakártya MOVI-PLC® standard és advanced készülékekhez a készülékhez tartozó firmware, technológiai kivitel esetén a funkcióhoz tartozó szoftverkönyvtárak, és felhasználói programok, adatok tárolására szolgál technológiai funkciók: T0: fordulatszám- és pozíciószabályozás T1: előbbi, továbbá bütyköstengely funkció T2: előbbi, továbbá többtengelyes mozgatási funkciók stb.

OMH41B-T..

memóriakártya MOVI-PLC® standard és advanced készülékekhez
a készülékhez tartozó firmware, technológiai kivitel esetén a funkcióhoz tartozó szoftverkönyvtárak, és felhasználói programok, adatok tárolására szolgál
technológiai funkciók:
- T0: fordulatszám- és pozíciószabályozás
- T1: előbbi, továbbá bütyköstengely funkció
- T2: előbbi, továbbá többtengelyes mozgatási funkciók
- stb.

oldal tetejére

MOVI-PLC® I/O system

OCC11B terepibusz csatoló
CAN busz csatoló átviteli sebesség: 10kBaud...1MBaud felhasználóbarát címzési mód max. 32 I/O modul

oldal tetejére

I/O modulok
ODI81B	ODO81B
8 digitális bemenet buszrendszerről galvanikusan leválasztva 8 státusz LED	8 digitális kimenet buszrendszerről galvanikusan leválasztva tápfeszültség-, hibajelző és csatorna aktív jelző LED
OAI41B	OAO41B
4 analóg bemenet feszültségszint: ±10V 13 bites felbontás buszrendszerről galvanikusan leválasztva feszültségküszöb jelző LED	4 analóg kimenet feszültségszint: 0..10V vagy ±10V 11 vagy 12 bites felbontás buszrendszerről galvanikusan leválasztva tápfeszültség-jelző LED
OAI42B	OAO42B
4 analóg bemenet bemeneti áram: 4..20mA vagy ±20mA 13 bites felbontás buszrendszerről galvanikusan leválasztva küszöbérték jelző LED	4 analóg kimenet kimeneti áram: 0..20mA vagy 4mA..20mA 11 vagy 12 bites felbontás buszrendszerről galvanikusan leválasztva tápfeszültség-jelző LED
OAI43B	OAO43B
4 analóg Multi-bemenet ±10V vagy 0..20mA vagy ±20mA Pt100..1000, Ni100..1000, Cu50 (J,K,N,R,S,E,T) buszrendszerről galvanikusan leválasztva küszöbérték jelző LED	4 analóg Multi-kimenet ±10V, 1..5V, 0..10V, -±20mA, 4..20mA vagy 0..20mA 10, 11 vagy 12 bites felbontás buszrendszerről galvanikusan leválasztva diagnosztikai LED
