KTL áramforrások

ProCont EPS sorozatú elektroforetikus áramforrások

Fontosabb műszaki jellemzők:

• Felhasználó által konfigurálható
• Teljeskörű diagnosztikai funkciók
• Terepi buszra csatlakoztatható
• Fogyasztás és töltésmennyiség számláló
• Nagy pontosságú digitális szabályozás
• Két feszültség alapjel (festési/tartási)
• Széles tartományban állítható rámpa
• Kimenő áram hullámossága ~ 2,5%
• Rétegvastagságra történő szabályozás
• Elektronikus túlterhelés védelem
• Modulárisan bővíthető 1050 A-ig

Finoman állítható kimenet

A kimeneti feszültség 0,1 VDC, a kimenő áram 0,05 ADC felbontással adható meg. A precíz feszültség- és áramszabályozóknak köszönhetően ezen értékek nagy pontossággal tarthatóak.

Pontos szabályozás

A nagy számítási teljesítményű mikroprocesszoron futó, lebegőpontosan leképezett szabályozási algoritmusoknak köszönhetően a kimeneti feszültség eltérése az előírttól maximum 1% lehet.

Kettős feszültség alapjel

Az áramforrásnak két feszültség alapjel adható meg, a festési feszültség értéke, valamint az úgynevezett tartási feszültség. A tartási feszültség szolgál a kádban rekedt munkadarabok festékrétegének megőrzésére.

Elektronikus túlterhelés korlátozás

Amennyiben festés alatt a kimenő áram növekedése egy határértéket meghalad, vagy az áram túllépné a megengedett maximumot az áramforrás korlátozni fogja annak mértékét.

Rövidzárlat védelem

Az áramforrás kimeneti kapcsai, vagy az egyik kimenő kapocs és a föld potenciál között kialakuló zárlat esetén a beépített félvezetővédő gyorsbiztosítók révén megvédi magát.

Beállítható rámpa

A kimeneti feszültség felfutásának meredeksége 0,1 s felbontással, 1...360 s tartományon belül szabadon állítható. A festési feszültségről tartásira át-, vagy visszaállás meredeksége szintén 0,1 s lépésekben megadható.

Festékfogyás számítás

A beállítható paraméterű töltésmennyiség számlálóknak köszönhetően könnyen nyomon követhető az elhasznált festékmennyiség.

Beállítható rétegvastagság

Ha a kádba merített munkadarabok felületét pontosan ismerjük, akkor lehetőségünk van rétegvastagságra történő szabályozási módot választani. A berendezés alkalmas, hogy a kosár tömegének mérése révén megbecsülje a munkadarab felületét.

Hálózati kommunikáció

Az áramforrás lehetőséget biztosít a legelterjedtebb ipari kommunikációs hálózatokhoz történő csatlakozásra. A működés módja, paraméterei, valamint a berendezés állapotát leíró jellemzők PLC, vagy PC által hozzáférhetőek és beállíthatóak.

Kezelői felület

A központi áramforrás szekrények a képen látható kezelői felülettel rendelkeznek. Ezen megtalálhatóak mindazon beavatkozó és kijelző szervek, melyek az áramforrás működési paramétereinek beállításához, vagy nyomonkövetéséhez szükségesek. Festés közben a 4x20 karakteres LCD kijelzőn a kimeneti feszültségen és a kimenő áramon túl, a töltésmennyiség számlálók értékei, vagy a kalkulált rétegvastagság és az elfogyasztott festékmennyiség is leolvasható.

Modulárisan bővíthető

Amennyiben az adott alkalmazás megkívánja, az áramforrás maximális kimenő teljesítménye (árama) utólagosan is megnövelhető. Egy központi (Master) áramforrás maximálisan 3 alárendeltet (Slave) tud kezelni. A központi áramforrás határozza meg az alárendeltek által szolgáltatandó áramot, úgy, hogy eközben az előírt kimenti feszültséget pontosan tartsák. A szekrények kivitelének köszönhetően ezek bármikor egymás mellé sorolhatóak és kimeneteik a szekrénysoron belül közösíthető.

Vezeték nélküli (kontaktusmentes) energiaátvitel

Az SEW MOVITRANS® vezeték nélküli energiaátviteli rendszer alapja az induktív energiaátvitel. Ebben a rendszerben a villamos energia továbbítása kontaktus mentesen valósul meg, mely több fogyasztó ellátására is alkalmas. Továbbá az elektromágneses kapcsolat révén kialakított energiaátvitelnek köszönhetően teljes mértékben karbantartás mentes.

Másik nagy előnye, hogy ezen típusú tápegység ellenáll a szennyeződéseknek. A MOVITRANS® a tökéletes tápellátás-megoldás a mobil alkalmazásokhoz, és megfelel a BGV B11 munkabiztonsági előírásainak (német munkaügyi törvény az elektromágneses mezőben történő munkavégzésre).

A MOVITRANS® tökéletes megoldás, ha valamely készülék, vagy berendezés nagy távolságokat fed le nagy sebesség mellett, és elvárás a karbantartás mentes üzem. Továbbá alkalmas a nedves, nyirkos, poros, szennyezett környezetben történő használatra.

Használata olyan alkalmazásoknál ajánlott, ahol az energialánc, vagy kábeldob használatával nem, illetve műszaki kompromisszumokat követelő bonyolult megoldásokkal oldható meg az energiaátvitel.

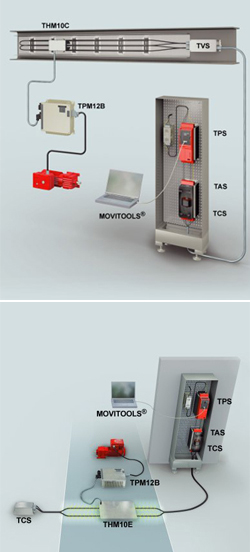

MOVITRANS® érintkezésmentes energiaátviteli rendszer

• tápegység (TPS)
  • névleges teljesítmény: 4..16kW
  • tápfeszültség: 380..500V ±10%
  • védettségi szint: IP20
• transzformátor modul vezérlőszekrénybe (TAS)
  • névleges teljesítmény: 4..16kW
  • max. kimeneti áram: 60..85A
  • védettségi szint: IP10
• kompenzációs készülék (TCS)
  • kondenzátor kapacitások: 2, 4, 8, 16, 32uF
  • max. kimeneti áram: 60..85A
  • kompenzálható távolság: 25..30m
  • védettségi szint: IP00
• mobil transzformátor modul (TPM)
  • max. kimenő teljesítmény: 3..3,6kW
  • kimenő feszültség: 500VDC
  • további kimenő feszültség: 24VDC, max. 2A
  • védettségi szint: IP65
• lapos áramszedő (THM10E)
  • névleges teljesítmény: 1,5kW
  • védettségi szint: IP65
• U-profilú áramszedő (THM10C)
  • névleges teljesítmény: 0,8kW
  • csúcsteljesítmény: 0,9kW
  • védettségi szint: IP65
• csatolókészülék (TVS)
  • nmax. kimeneti áram: 60..85A
  • védettségi szint: IP65
